Реакторы — это индуктивные элементы, предназначенные для выполнения следующих задач:
-
Ограничение токов короткого замыкания — защита оборудования от чрезмерных токовых нагрузок;
-
Компенсация избыточной реактивной мощности — уменьшение напряжения в холостом режиме линий электропередачи;
-
Снижение коммутационных и грозовых перенапряжений — улучшение электромагнитной совместимости;
-
Стабилизация напряжения — поддержание качественных параметров электроэнергии на заданном уровне.
Использование реакторного оборудования позволяет продлить срок службы силовых трансформаторов, выключателей и другого дорогостоящего оборудования, а также повысить надёжность всей энергосистемы.
Основные виды реакторного оборудования
KazElectroSnab поставляет следующие виды реакторного оборудования:

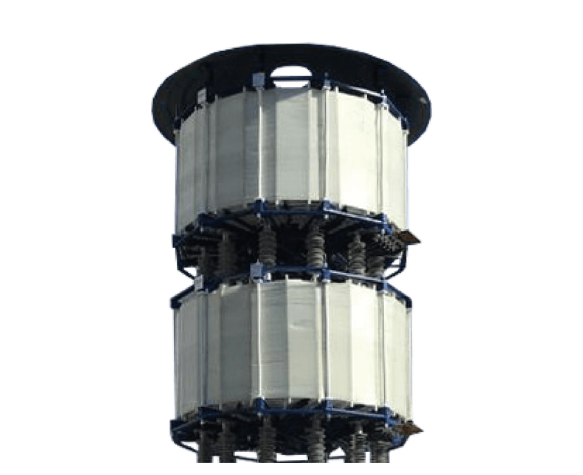

1. Линейные реакторы
-
Устанавливаются на воздушных и кабельных ЛЭП 110–500 кВ.
-
Снижают напряжение холостого хода и гасят феррорезонансные колебания.
-
Применяются для повышения устойчивости передачи электроэнергии на большие расстояния.
2. Реакторы заземления нейтрали

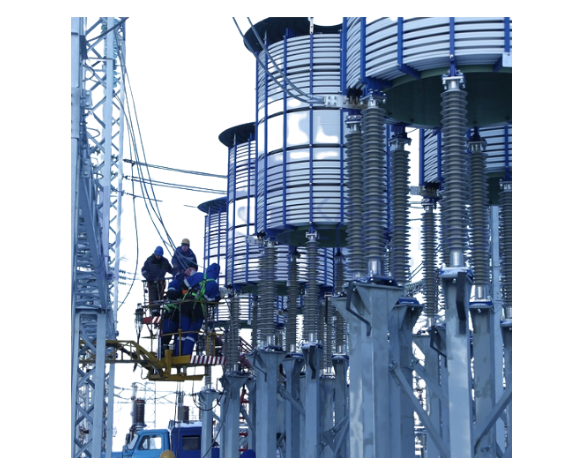

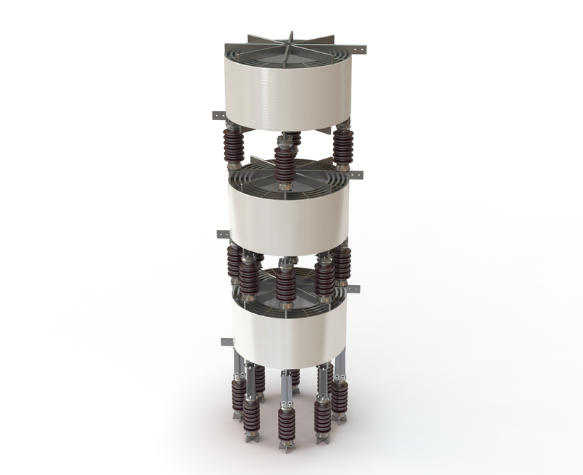

3. Токоограничивающие реакторы
-
Включаются последовательно в цепь для ограничения токов КЗ.
-
Устанавливаются перед трансформаторами, на отходящих линиях или в ячейках КРУ.
4. Фазорегулирующие и дугогасящие реакторы
5. Комплектные устройства с реакторами
-
Блочные установки, интегрированные в состав подстанций, КРУ и ОРУ;
-
Могут поставляться с собственным шкафом управления и системой мониторинга.
Все устройства производятся с учетом климатических условий эксплуатации (У1, УХЛ1), соответствуют ГОСТ и международным стандартам IEC.
Конструкция и особенности
Реакторное оборудование состоит из:
-
Магнитопровода (в сухих или маслонаполненных исполнениях);
-
Обмоток из меди или алюминия;
-
Изоляционных и охлаждающих систем;
-
Опорно-установочных элементов и зажимов подключения.
В зависимости от конструкции и мощности, оборудование может поставляться в сухом, масляном или газоизолированном исполнении.
