Открытые распределительные устройства (ОРУ)

Открытое распределительное устройство (ОРУ) — это комплект оборудования, установленного на открытом воздухе, предназначенный для коммутации, защиты и распределения электрической энергии в сетях среднего и высокого напряжения. ОРУ применяется на электрических подстанциях, электростанциях и промышленных объектах с напряжением от 35 до 500 кВ и выше.

Назначение ОРУ

ОРУ служит ключевым элементом в структуре подстанций и выполняет следующие функции:

• Приём и распределение электроэнергии между линиями электропередачи и трансформаторами;

• Коммутация токов — включение и отключение цепей при нормальных и аварийных режимах;

• Защита оборудования от перенапряжений, коротких замыканий и перегрузок;

• Контроль параметров сети с помощью измерительных трансформаторов;

• Обеспечение надёжной связи между элементами подстанции и внешними линиями.

Конструкция ОРУ предполагает установку оборудования на открытом воздухе с учётом климатических и механических нагрузок.

Состав ОРУ

KazElectroSnab поставляет ОРУ в полной комплектации, включающей:

• Выключатели высокого напряжения (масляные, вакуумные, элегазовые);

• Разъединители и короткозамыкатели;

• Трансформаторы тока и напряжения;

• Ограничители перенапряжений и разрядники;

• Шинную систему (жесткая или тросовая ошиновка);

• Опоры и порталы для крепления оборудования;

• Заземляющие устройства и молниезащиту;

• Системы управления, сигнализации и РЗА.

Оборудование подбирается индивидуально под проект подстанции и условия эксплуатации.

Виды открытых распределительных устройств

ОРУ классифицируются по следующим параметрам:

По классу напряжения:

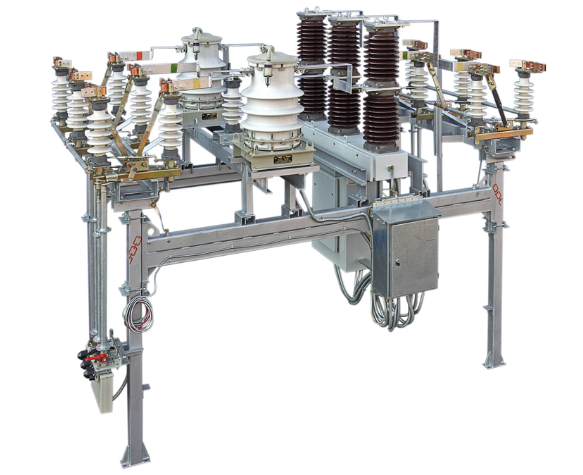

• ОРУ 35 кВ — для распределительных подстанций;

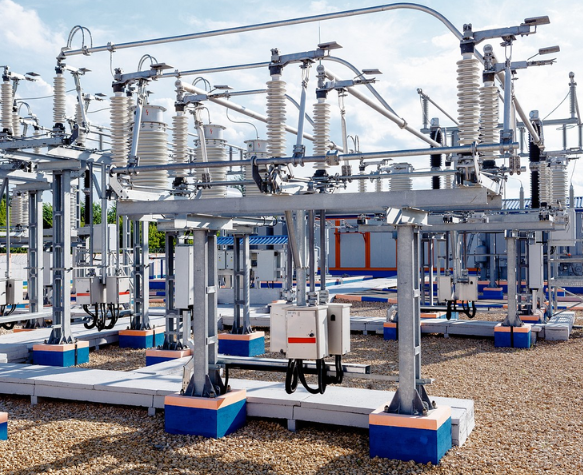

• ОРУ 110 кВ — на узловых подстанциях и промышленных объектах;

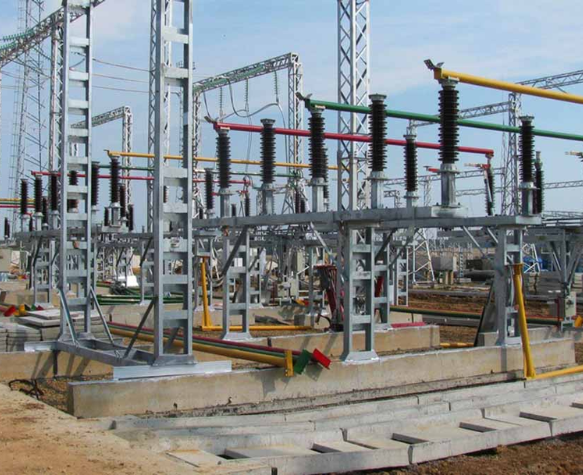

• ОРУ 220–500 кВ — на магистральных и энергообъединяющих ПС;

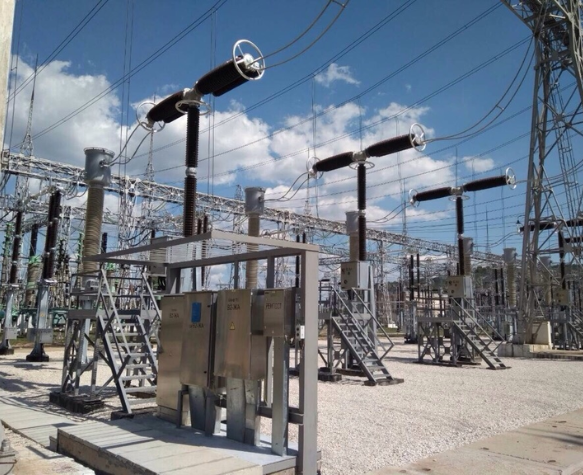

• ОРУ 750 кВ и выше — на крупных энергетических станциях.

По компоновке схемы:

• ОРУ с одинарной системой шин — простая и экономичная;

• ОРУ с секционированными или двойными шинами — повышенная надёжность и резервирование;

• ОРУ с обходной системой шин — для гибкой эксплуатации и ремонта оборудования без отключения объекта.

По типу установки оборудования:

• На металлических или железобетонных опорах;

• На модульных фундаментах или в составе комплектных ОРУ в контейнерах (по спецзаказу).

Преимущества ОРУ

• Надёжность — конструкция рассчитана на работу в тяжёлых климатических условиях (У1, УХЛ1);

• Простота доступа к оборудованию — удобно для технического обслуживания;

• Возможность модернизации и расширения — при увеличении нагрузки;

• Экономичность — минимальные затраты на здание и вентиляцию;

• Гибкость проектирования — компоновка под требования заказчика.

Область применения

ОРУ применяются:

• На подстанциях всех уровней напряжения — распределительные, узловые, вводные, генераторные;

• На электростанциях (ГЭС, ТЭЦ, АЭС, ВИЭ);

• В системах передачи электроэнергии на дальние расстояния;

• На промышленных предприятиях с высокими энергопотреблениями;

• В энергетических узлах национальной и региональной энергосистемы.

KazElectroSnab осуществляет комплексную поставку ОРУ, включая проектную проработку, логистику и документацию.
