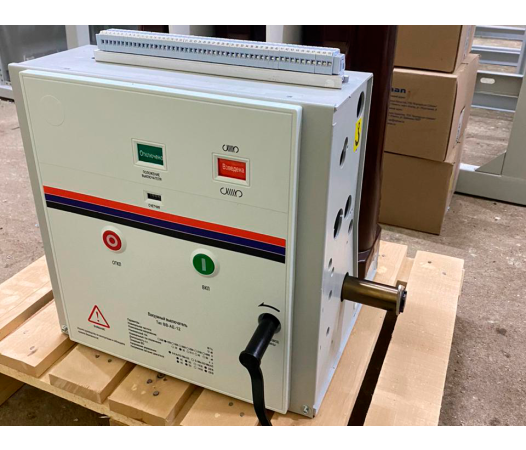

ВВ-KES-2500

Вакуумді ажыратқыш – бұл доғаны өшіру ортасы ретінде вакуум қолданылатын жоғары кернеулі ажыратқыш.

Аталған ажыратқыштар электр тогын қосуға және ажыратуға арналған, соның ішінде жүктемеде жұмыс істей алады немесе қысқа тұйықталу токтарын өшіреді.

Вакуумді ажыратқыштардың артықшылығы:

Масляные ажыратқыштармен салыстырғанда жоғары коммутациялық ресурсы;

Сенімділігі жоғары;

Жарылыс және өрт қауіпсіздігімен ерекшеленеді.

ВВ-АЕ типті вакуумді ажыратқыштар (6–35 кВ):
Мақсаты:
ВВ-АЕ сериялы ажыратқыштар 50 Гц жиіліктегі үш фазалы айнымалы ток желілерінде, 6-дан 35 кВ-қа дейінгі номиналды кернеуде, қалыпты және апаттық режимдерде электр тізбектерін қосу және ажырату үшін қолданылады. Олар КРУ құрамында орнатылады. Барлық жағдайларда ажыратқышты орнату өндіруші кәсіпорынмен келісім бойынша жүзеге асырылады.

Қажет болған жағдайда ажыратқыштар келесі элементтермен жабдықталуы мүмкін:

Қосуға арналған электромагнит (YAC)

Ажыратуға арналған электромагнит (YAT)

Кернеу: =220В / ~230В / 110В / 120В

Тәуелсіз қуат көзінен қоректенетін ажыратқыш электромагнит (YAV)

Токтық расцепитель (YAA) – 3А немесе 5А

Негізгі техникалық сипаттамалар:

Номиналды кернеу, кВ: 10

Номиналды ток, А: 630 / 1250 / 1600 / 2000 / 2500 / 3150 / 4000

Номиналды ажырату тогы, кА: 20 / 25 / 31,5 / 40 / 50

Номиналды қосу тогы, кА: 125 (периодтық құраушысының тиімді мәні)

Қосу уақыты, мс: 50-ден аспайды

Ажырату уақыты, мс: 30

Ажырату электромагнитінің тұтыну тогы:

~230 В: 1,5 А

=220 В: 1,0 А

Қосу серіппесін тарту уақыты: 15 с аспайды

Пусковой ток: 1,5 А

Жұмыс тогы: 1,0 А

Механикалық және коммутациялық төзімділік ресурсы: 10 000 ВО циклі

Құрылымдық ерекшелігі:
Вакуумді ажыратқыш модулі келесі элементтерден тұрады:

Негізгі рама (осі, ажыратқыш серіппесі және майлы буфермен бірге);

Үш полюс;

Серіппелі-моторлы жетек.

Ажыратқыш жетекпен бөлек модуль арқылы механикалық байланысты болады және түрлі нұсқаларда жоғары дәрежеде унификацияланған.
