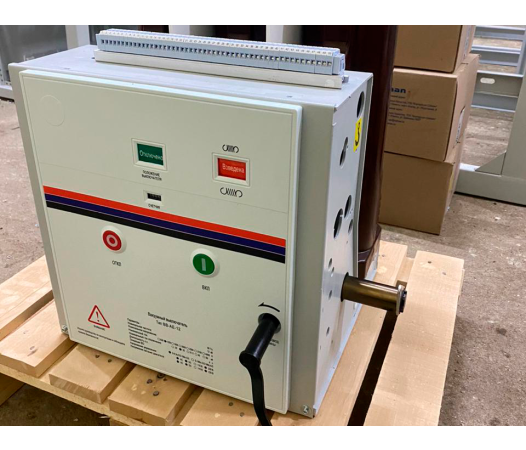

ВВ-KES-1600

Вакуумді ажыратқыш – бұл доғаны өшіру ортасы ретінде вакуум қолданылатын жоғары кернеулі ажыратқыш. Ажыратқыш электр тогын қосу және ажырату үшін қолданылады, соның ішінде жүктеме кезінде немесе қысқа тұйықталу токтары өткен жағдайда да жұмыс істей алады.

Вакуумді ажыратқыштардың артықшылығы:

Коммутациялық ресурстың жоғары болуы,

Сенімділігі,

Жарылыс және өртке қауіпсіздігі,

Май толтырылған ажыратқыштармен салыстырғанда қызмет көрсету қауіпсіздігі мен қарапайымдылығы.

ВВ-АЕ типті вакуумді ажыратқыштар (6–35 кВ):
Бұл типтегі ажыратқыштар үш фазалы, 50 Гц жиіліктегі айнымалы ток желілерінде, номиналды кернеуі 6-дан 35 кВ-қа дейінгі тізбектерді қалыпты және апаттық режимдерде коммутациялауға арналған. Олар КРУ құрамында пайдаланылады.

Барлық жағдайларда ВВ-АЕ типті ажыратқыштарды орнату тек өндіруші кәсіпорынмен келісу арқылы жүзеге асырылады.

Тапсырыс бойынша ажыратқыштар келесі басқару элементтерімен жинақталады:

Қосу электромагниті (YAC);

Ажырату электромагниті (YAT):

Тұрақты ток: 220 В немесе 110 В

Айнымалы ток: 230 В немесе 120 В

Тәуелсіз қорек көзімен жұмыс істейтін ажырату электромагниті (YAV):

=220 В немесе ~230 В, 120 В, 100 В

Дешунтталған схемалар үшін токтық расцепительдер (YAA) – 3 А немесе 5 А

Негізгі техникалық сипаттамалар:

Номиналды кернеу, кВ: 10

Номиналды ток, А: 630 / 1250 / 1600 / 2000 / 2500 / 3150 / 4000

Ажырату тогы, кА: 20 / 25 / 31,5 / 40 / 50

Қосу тогы, кА: 125 (периодтық құраушысының тиімді мәні)

Қосу уақыты, мс: 50-ден аспайды

Ажырату уақыты, мс: 30

Ажырату электромагнитінің тұтыну тогы, А:

~230 В: 1,5 А

=220 В: 1,0 А

Қосу серіппесін тарту уақыты, с: 15-тен аспайды

Пусковой ток: 1,5 А

Жұмыс тогы: 1,0 А

Механикалық және коммутациялық төзімділік ресурсы: 10 000 ВО циклі

Құрылым:
Ажыратқыш модулі келесі бөліктерден тұрады:

Дәнекерленген рамасы, ажырату серіппесі және май буфері бар негіз;

Үш полюс;

Серіппелі-моторлы жетек.

Ажыратқыш жетекпен жеке механикалық беріліс арқылы байланысады. Барлық үлгілер жоғары деңгейде унификацияланған.
