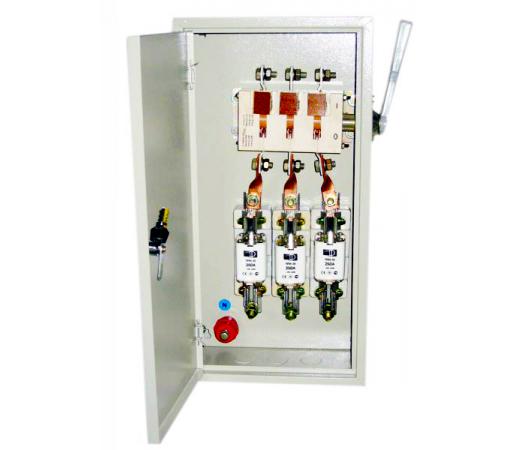

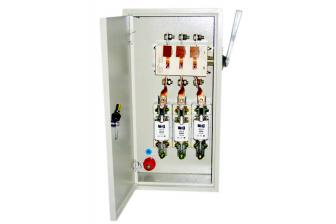

ЯР және ЯРП – Күштік жәшіктер

ЯРП-11 сериялы күштік жәшіктер шамадан тыс жүктеме және қысқа тұйықталу токтарынан электр тізбектерін қосу және қорғау үшін қолданылады. Серияға келесі модельдер кіреді: ЯРП-11-31-54-УХЛ3, ЯРП-11-35-54-УХЛ3, ЯРП-11-37-54-УХЛ3, ЯРП-11-39-54-УХЛ3.

Мақсаты:

ЯРП-11 сериялы күштік жәшіктердің негізгі міндеті — айнымалы ток желілерін басқару, қосу және қорғау. Олар өндірістік және азаматтық нысандарда қолданылады.

Негізгі артықшылықтары:

Жоғары сапа
Қорғау дәрежесі: IP54

Белгілену құрылымы:

ЯРП-11-ХХ-ХХ-ХХХХ

Мысалы:

ЯРП – ажыратқышы және сақтандырғыштары бар жәшік

11 – серияның шартты нөмірі

ХХ – номиналды ток:

31 – 100А

35 – 250А

37 – 400А

39 – 630А

ХХ – IP қорғаныс дәрежесі (мысалы, IP54)

ХХХХ – климаттық орындалуы мен орнату категориясы (мысалы, УХЛ3 – қалыпты суық климат)

Техникалық сипаттамалар

Атауы	Iном., А	Uном., в	Рубильник түрі	Сақтандырғыш түрі	Қорғау дәрежесі	Шиналар	Сальник
ЯРП-11-31-54-УХЛ3	100	380	ВР3231-В31250	ППН-31 100 А (габ. 00)	IP54	3х25	PG29
ЯРП-11-35-54-УХЛ3	250	380	ВР3235-В31250	ППН-35 250 А (габ. 1)	IP54	3х25	PG29
ЯРП-11-37-54-УХЛ3	400	380	ВР3237-В31250	ППН-37 400 А (габ. 2)	IP54	4х40	PG29
ЯРП-11-39-54-УХЛ3	630	380	ВР3239-В31250	ППН-39 630 А (габ. 3)	IP54	5х50	PG36

Электрлік сұлба:

Электрлік сұлба

Принципиалды электрлік схема — жоғары кернеулі тізбекті рубильник арқылы сақтандырғыштармен қосу және ажырату. Әр модельде фазалық шиналар, сақтандырғыштар, ажыратқыштар, сондай-ақ корпус ішіндегі кабель сальниктері бар.

Қажет болса, схеманы графикалық түрде де бере аламын.

Қолдану салалары

НКҚ (Низковольтті комплект құрылғылар) келесі салаларда кеңінен қолданылады:

Машина жасау және отын-энергетика кешендері

Энергетика кәсіпорындары

Тұрғын үй-коммуналдық шаруашылық нысандары

Теміржол көлігі

Атом электр станцияларының нысандары

Орнатылатын орындар:

Құрылыс конструкцияларына тікелей

Жер үсті стационарлық жинақталған құрылғыларға

Тұрғын, қоғамдық және өндірістік ғимараттардың енгізу-тарату құрылғыларына

Тарату шкафтары мен пункттеріне

Трансформаторлық қосалқы станцияларға

Басқару шкафтары мен жәшіктеріне

Атом электр станцияларының нысандарына

Пайдалану шарттары:

Теңіз деңгейінен биіктігі – 2000 метрден аспауы тиіс

Климаттық факторлар бойынша – УХЛ және Т орындалуы, орналастыру категориясы 3 және 1 (ГОСТ 15150-69 бойынша)

Механикалық әсерлер бойынша – пайдалану шарттарының М3 тобы (ГОСТ 17516.1-90)

Қоршаған ортаның ластану дәрежесі – 3

Қоршаған ортада НКҚ жұмысына кедергі келтіретін концентрациядағы газдар, сұйықтықтар және шаң болмауы тиіс (ГОСТ 14255)

Жұмыс режимі – ұзақ мерзімді

Жұмыс орны – тік орналасу

Ауа температурасы +20 °C-тан жоғары болған жағдайда:

IP32 қорғаныс дәрежесі бар жәшіктердің номиналды тогы әр 10 °C сайын 5% төмендетіледі

IP54 қорғаныс дәрежесі бар жәшіктердің тогы 20% төмендетіледі

Құрылымы:

НКҚ – бұл стационарлық төмен кернеулі құрылғы, оның құрамында металл корпус және оған орнатылған монтаж панелі бар. Панельде электр аппаратурасы орналастырылған.

Құрылғы келесіні қамтамасыз етеді:

Коммутациялық аппаратты жәшіктің есігімен блокировкада ұстау – яғни қосулы күйде жәшікті ашуға болмайды

Аппаратты қосу және ажырату – бүйір қабырғадағы тұтқа арқылы іске асырылады

Пайдалану ережелері:

НКҚ электр қондырғыларын техникалық пайдалану ережелерімен сәйкес қолданылуы тиіс

Коммутациялық аппаратты жәшік есігі жабық кезде ғана қосуға немесе сөндіруге болады

Жәшік корпусы ГОСТ 12.2.007.0-75 талаптарына сәйкес жерге қосылуы тиіс

Егер габариттік өлшемдер қажет болса – оларды нақты модель бойынша жіберуге болады.

УВН шкафтарына бұл шкафқа қатысы жоқ сымдар мен кабельдерді төсеуге жол берілмейді.
Тек ерекше жағдайларда, егер бұл талапты орындау монтажды немесе құрылымды айтарлықтай қиындатса, мұндай сымдар мен кабельдерді тек құбырлармен немесе кабельдік жәшіктермен (қораптармен) төсеуге рұқсат етіледі.
