ШР-11 үлгісіндегі тарату шкафтары

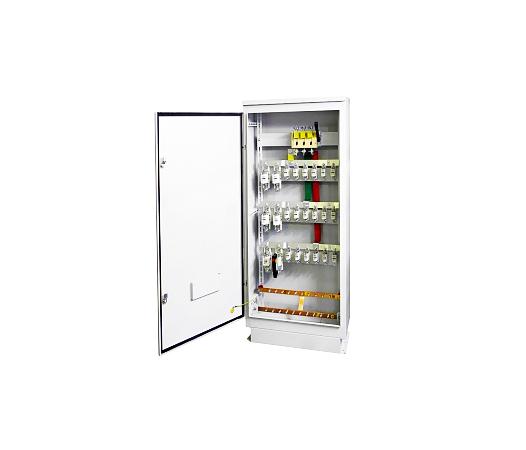

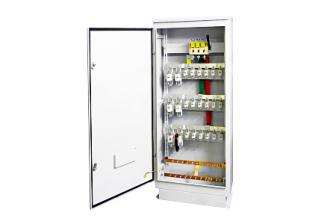

ШР-11-73511-22 тарату шкафы

ШР-11-73511-22 сериялы тарату шкафтары айнымалы ток желілерінде 660В-қа дейін және тұрақты ток желілерінде 400В-қа дейін қолдануға арналған. Шкафтар 400А-ге дейінгі номиналды токқа есептелген. Олар өнеркәсіптік кәсіпорындарда, ауыл шаруашылығы нысандарында, мұнай-газ кен орындарында, елді мекендерде және тұрғын үйлерде электрмен жабдықтау жүйелерінде қолданылады.

Мақсаты:

ШР-11-73511-22 сериялы тарату шкафтары айнымалы ток кернеуі 660В-қа дейін және тұрақты ток кернеуі 400В-қа дейінгі желілерде жұмыс істеуге арналған. Шкафтар 400А-ге дейінгі номиналды токқа есептелген. Олар өнеркәсіптік, ауыл шаруашылық, мұнай-газ объектілері, елді мекендер мен тұрғын үйлердің электрмен жабдықтау жүйелерінде қолданылады.

Негізгі техникалық сипаттамалар:
Бұйымдар стандартты орындауда ППН сақтандырғыштары, ВР32 ажыратқыш-қосқышы және отандық өндірістегі басқа да компоненттер негізінде металл корпуста жасалады.

Сыртқы өткізгіштер шкафтың төменгі жағынан енгізіледі және шығарылады. Кабельдер кабельдік ұштықтармен болуы тиіс. Шкафтың кірісінде бір немесе екі бағытта ажыратқыш орнатылуы мүмкін, немесе сақтандырғышпен рубильник. Әдетте, бір бағытқа ажыратқыш орнатылады. Шкафтар еденге орнатылады.

Бұйымдар келесі белгілер бойынша жіктеледі:

• Фидерлік сақтандырғыштар саны (5 немесе 8 топ) және ток мәні (63А, 100А, 250А);
• Шкафтың номиналды тогы: 250А немесе 400А;
• Қорғаныс дәрежесі: IP31, IP54.

Құрылымы:
ШРС-1 және ШР-11 сериялы қуат тарату шкафтары ШР корпустары негізінде жиналады. ШРС-1 және ШР-11 шкаф панельдері майысқан металл профильдерден жиналмалы-конструкторлы түрде жасалып, кіріс және коммутациялық-қорғаныс құрылғыларымен жабдықталған. Корпус ішкі рамамен толықтырылады, онда ВР-32 типті рубильник пен ПН-2, ППН-35, ПП-35 типті сақтандырғыштар орнатылады. Ішкі электр тізбектер күшейтілген шиналар жинағы арқылы жүзеге асырылады. Құрылым сымдар мен кабельдерді шкафтың төменгі жағынан енгізу мен шығуды қамтамасыз етеді.

Шкафтар 400А-ге дейінгі номиналды токқа және 50Гц жиіліктегі үш фазалы айнымалы токтың 380В-қа дейінгі кернеуіне есептелген. Олар қабылдаушы желілерді қорғау және шығатын желілерді сақтандырғыштармен қорғау үшін қолданылады. Қорек көзі ретінде бір немесе екі тәуелсіз электрмен жабдықтау көздері қолданылады.

Төтеп беру соққы тогы:

250А токта – кемінде 10 кА;

400А токта – кемінде 25 кА.

ШР қуат шкафтарының қосымша қолдану мүмкіндіктері бар. Олар келесі модульдерден тұруы мүмкін:

кіріс модулі;

тарату модулі;

кіріс кернеуін көрсететін бақылау модулі;

қосымша құрылғылар.

Қалқан корпустары 1,2–1,5 мм металл табақтан жасалады және RAL7035 (сұр) полимерлік жабындымен қапталады. Қоректендіруші сымдар мен кабельдер төменнен енгізіледі, ал шығатын сымдар немесе кабельдер – төменнен немесе жоғарыдан шығарылады. Кабельдерді енгізуді жеңілдету үшін шкаф 100 мм тұғырықпен (тапсырыс бойынша) жабдықталады.

НКУ-ға тапсырыс беру кезінде келісілетіндер:

сақтандырғыштың іске қосылу тогын орнату;

рубильник тұтқасының шкафтың сол жағындағы қабырғада орналасуы;

IP54 қорғаныс дәрежесіндегі шкафтарда төменгі қақпақтың болуы;

кабель тығыздағыштар саны және кабель диаметрі көрсетіледі.

Шкафтар тапсырыс беруші ұсынған сұлбалар бойынша да жасалуы мүмкін. Сыртқы есікке кілтпен жабылатын құлып орнатылады. Орнату тәсілі – еденге орнату. Қорғаныс дәрежесі – IP31, IP44, IP54. Климаттық орындалуы – У3 және У2 (ГОСТ 15150-69 бойынша). Қалқандар ТУ РБ талаптарына сәйкес өндіріледі.

Шкаф – бұл каркассыз металл корпус, онда ажыратқыш және сақтандырғыш блоктар орнатылады. Әрбір фаза ажыратқыштан алюминий шина арқылы сақтандырғыш блогына жалғанады.

Жоғарғы бөлігінде алынбалы қақпақ орналасқан. IP54 қорғаныс дәрежесі бар шкафтар үшін есік пен үстіңгі қақпақ резеңке тығыздағышпен жабдықталған. Корпустың төменгі бөлігінде нөлдік шина көзделген.

Құрылым келесі мүмкіндіктерді қамтамасыз етеді:

шкафты еденге орнату;

қоректендіруші және шығатын сымдарды жоғарғы және төменгі жағынан енгізу/шығару (жоғарғы алынбалы қақпақ арқылы);

ажыратқыш тұтқасын шкафтың оң жағынан шығару (сол жағынан – тапсырыс бойынша);

егер кірісте сақтандырғыштар болса – тұтқа тек оң жағында, ал екі ажыратқышы бар шкафтар үшін – оң және сол жағында;

көрсеткішпен немесе көрсеткішсіз сақтандырғыштарды орнату;

екі ажыратқышты бір уақытта іске қосуға жол бермейтін бұғаттау құрылғысы.

Пайдалану шарттары:

Теңіз деңгейінен биіктігі 2000 м-ден аспауы тиіс.

Қоршаған орта жарылысқа қауіпті емес, агрессивті газдар мен буларды қамтымайды.

Тарату пункттерінің климаттық орындалуы және орнату санаты: У3, УХЛ2, УХЛ4.

Сейсмикалық тұрақтылық деңгейі — MSK-64 шкаласы бойынша 9 баллға дейін (тапсырыста қосымша көрсетілген жағдайда).

ШР-11-73504-22 шкафтары ГОСТ 14254 бойынша IP21, IP31 немесе IP54 қорғаныс дәрежесімен шығарылады.

Құрылғы:
Мұндай құрылғылар өнеркәсіптік жағдайларда әртүрлі электр қондырғыларын қорғауға, сондай-ақ 380/220 В, 50 Гц жиілікті үш фазалы желілерде болуы мүмкін қысқа тұйықталуларды болдырмауға арналған. Екі рубильникпен жабдықталған шкафтар I санатты тұтынушыларды қоректендіруге арналған. Шкаф тұтынушыларды екі тәуелсіз қуат көзіне қосуды және олардың біреуі істен шыққан жағдайда резервтеуді қамтамасыз етеді.

Корпус болаттан жасалады, оның ішінде: сақтандырғыштар, автоматтар немесе «сақтандырғыш-ажыратқыш» блоктары, осы құрылғыларды қоректендіретін шиналар, сондай-ақ қоректендіру желісіне қосылуды қамтамасыз ететін кіріс құрылғысы (рубильник) орналасады.

Шкаф 400А дейінгі номиналды токқа және 380В дейінгі үш фазалы айнымалы токқа (50 Гц) есептелген, шығатын желілер ПН2-60 (63А дейін), ПН2-100 (100А дейін), ПН2-250 (250А дейін), ПН2-400 (400А дейін) сақтандырғыштармен қорғалады.

Максималды соққы тогы: шкафтың номиналды тогы 250А болғанда — кемінде 10 кА, 400А болғанда — кемінде 25 кА.

Қорғаныс дәрежесі: IP22, IP31 немесе IP54.

Кабельдерді енгізу және шығару тек төменгі жағынан жүзеге асырылады.

Шкаф бір немесе екі рубильникпен (яғни, екі енгізумен) жасалуы мүмкін, сондай-ақ рубильниктерді сақтандырғыштармен бірге орнатуға болады.

Сіздің тапсырысыңыз бойынша 5, 7 немесе 8 топ үш фазалы шығатын желілермен жабдықтау мүмкін.

Төтеп беру соққы тогы:

250А токта – кемінде 10 кА

400А токта – кемінде 25 кА

ЩРС1 және ШР11 сериялы шкафтар TN-S, TN-C, TN-C-S жерге қосу жүйелерімен қолдануға арналған (ГОСТ 30331.2 / ГОСТ Р 50571.2 бойынша). ШР11 қуат шкафтары ЩРС1 шкафтарынан айырмашылығы — кеңейтілген қолдану мүмкіндіктеріне ие. Мысалы, ШР11-73511 – ШР11-73517 шкафтарында кірісте ПН2-400 (ППН37 400А) сақтандырғыштары орнатылады, ал ШР11-73518 – ШР11-73523 модельдерінде екі енгізу көзделген.

Шартты белгі құрылымы:

ШР-11-7351-054
1 – Тарату шкафы
2 – Жобаның нөмірі
3 – Орнату түрі (еденге орнатылатын, сымдарды кез келген жағынан енгізу)
4 – Шкаф биіктігі: 1600 мм
5 – Шкаф ені: 5 – 700 мм, 7 – 500 мм
6 – Шкаф сұлбасының нөмірі (01-ден 23-ке дейін)
7 – Қорғаныс дәрежесі (ГОСТ 14255-96 бойынша): 22 – IP22, 54 – IP54
8 – Климаттық орындалуы және орналастыру санаты (ГОСТ 15543-70 бойынша)

Егер мерзімді сынақтардан кейін құрылымда, материалдарда немесе өндіріс технологиясында өзгерістермен типтік сынақтар жүргізілсе, мерзімді сынақтар тек сол бағдарламаның типтік сынақтар жүргізілмеген тармақтары бойынша ғана орындалады.
