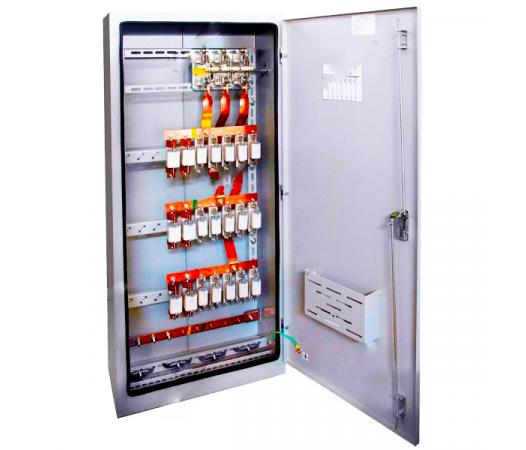

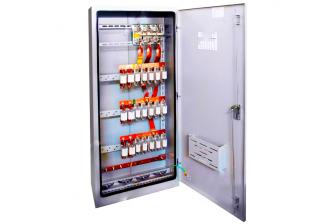

ШРС 1 – күштік тарату шкафы

ШРС күштік тарату шкафы 400 А-ға дейінгі номиналды токқа және 380 В, 50 Гц жиілікті үш фазалы айнымалы токқа арналған. Шығыс желілерін қорғау үшін НПН2-60 (63 А дейін), ПН2-100 (100 А дейін), ПН2-250 (250 А дейін), ПН2-400 (400 А дейін) сақтандырғыштар қолданылады.

• Максималды соққы тогы: шкафтың номиналды тогы 250 А болғанда кемінде 10 кА; 400 А болғанда кемінде 25 кА.
• Корпустың қорғаныс деңгейі: IP22, IP31 немесе IP54.
• Кабельдерді енгізу және шығару тек төменгі жағынан жүзеге асырылады.
• Шкаф бір немесе екі ажыратқышпен (яғни, енгізулермен) жабдықталуы мүмкін, сондай-ақ ажыратқыштар сақтандырғыштармен бірге орнатылуы мүмкін.
• Сіздің тапсырысыңыз бойынша 5, 7 немесе 8 топты үш фазалы шығыс желілерін жасау мүмкіндігі бар.

ШРС күштік тарату шкафы цехтық желілердің ток қабылдағыштарын қоректендіруге арналған және бұл ток қабылдағыштарды қоректендіретін желілердің сақтандырғыштары немесе автоматтары шоғырланған кешенді құрылғы болып табылады. Мұндай құрылғылар өнеркәсіптік жағдайда әртүрлі электр қондырғыларын ауыр жүктемелерден қорғауға, сондай-ақ 380/220 В, 50 Гц жиілікті үш фазалы желілерде болатын қысқа тұйықталуларды болдырмауға қызмет етеді. Екі ажыратқышы бар шкаф бірінші категориялы электрмен жабдықтау тұтынушыларын қоректендіруге арналған. Шкаф тұтынушыларды екі тәуелсіз энергия көздеріне қосуға және олардың біреуі істен шыққан жағдайда резервтеуді қамтамасыз етеді. Корпус болаттан жасалған, оның ішінде: сақтандырғыштар, автоматтар немесе «сақтандырғыш – ажыратқыш» блоктары, осы аппараттарды қоректендіретін шиналар, сондай-ақ шкафты қоректендіру желісіне қосатын енгізу аппараты (ажыратқыш) орналасқан.

Көптеген ШРС күштік шкафтары арнайы бекіту элементтері – DIN-рельстермен жабдықталған, олар модульдік коммутациялық және қорғаныс аппараттарын оңай және тез орнатуға мүмкіндік береді. Шкаф ішінде сымдар мен кабельдерді эргономикалық және ықшам орналастыру үшін арнайы кабельдік ұйымдастырушылар мен пластикалық қораптар қарастырылған. Есепке алу функциясы болған жағдайда, ШРС күштік шкафында арнайы бақылау терезесі болады.

16-дан 630А-ға дейінгі токтарға арналған механикалық реверсивті блокировкасы бар OT типті ажыратқыштар;

ППН (63А дейін), ПН2-100 (100А дейін), ПН2-250 (250А дейін), ПН2-400 (400А дейін) сақтандырғыштар.

Құрылымы:

ШРС-1 тарату шкафы алдыңғы және артқы рамалардан тұратын металл корпустан тұрады. Есіктің ашылу бұрышы кемінде 95°. Шкаф ішкі рамаға ВР32 ажыратқышы мен ППН типті сақтандырғыштар.

Қашықтықтық қорғау құрылғылары (ҚҚҚ) кернеу тізбектеріндегі ақаулар кезінде блокталуы тиіс. Автотрансформаторлардың (АТ) кейбір қашықтықтық қорғау сатылары синхронды тербелістер мен асинхронды режимдер кезінде блокталуы тиіс. Егер қорғаныс сатылары синхронды тербелістерден уақыт бойынша бөлінген болса, оларды блоктамауға рұқсат етіледі.

КТП қысқа тұйықталу тогының электродинамикалық және термиялық тұрақтылығына сынақтан өткен болып саналады, егер келесі жағдайлар орын алмаған болса:

контактілердің бірігіп қалуы (пісіп жабысуы);

• ажыратқыш пышақтарының немесе ажыратқыш контактілерінің өздігінен шығып кетуі;
• шиналардың және олардың бекіткіштерінің қалдық деформациясы;
• ток өткізгіш элементтердің температурасы рұқсат етілген мәндерден асып кетуі;

КТП-ның қалыпты жұмысына кедергі келтіретін басқа да зақымдар.

Сайт арқылы өтінім қалдырыңыз, біз жақын уақытта сізбен хабарласып, барлық сұрақтарыңызға жауап береміз.
