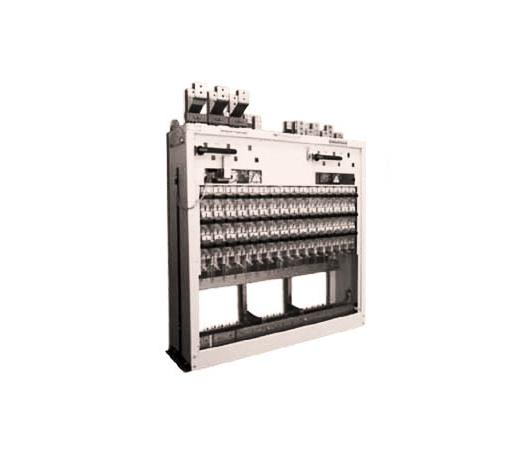

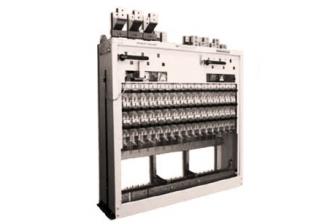

Төмен кернеулі шкаф – ШНН

Шкаф ШНН

ШНН түріндегі төмен кернеулі Шкаф Электр энергиясын қабылдауға, таратуға, сондай-ақ кабельдік желілерді 8-ден 12 топқа дейінгі (жеке тапсырыс бойынша шығатын желілердің саны) шығатын желілердің шамадан тыс жүктемелерінен және қысқа тұйықталу токтарынан қорғауға қызмет ететін 50 Гц жиіліктегі айнымалы токтың 380/220 В кернеуі бар трансформаторлық қосалқы станциялар мен тарату пункттерін жинақтауға арналған үлкейтуге болады).

Мақсаты:

ШНН түріндегі төмен кернеулі Шкаф Электр энергиясын қабылдауға, таратуға, сондай-ақ кабельдік желілерді 8-ден 12 топқа дейінгі (жеке тапсырыс бойынша шығатын желілердің саны) шығатын желілердің шамадан тыс жүктемелерінен және қысқа тұйықталу токтарынан қорғауға қызмет ететін 50 Гц жиіліктегі айнымалы токтың 380/220 В кернеуі бар трансформаторлық қосалқы станциялар мен тарату пункттерін жинақтауға арналған үлкейтуге болады).

Ерекшеліктері мен артықшылықтары:

1. Қолданыстағы БКТП және РТП қуатын ұлғайту кезінде осы типтегі ШНН қолдану шкафтардың шағын габариттік өлшемдеріне байланысты пайдалы аумақты айтарлықтай үнемдеуге мүмкіндік береді;
2. Ажыратқыштарды тікелей шкафтарға орнату объектідегі монтаждау жұмыстарының көлемін азайтуға мүмкіндік береді;
3. PPN типті сақтандырғыштар ARS (PR-V APATOR) сериялы ажыратқыштарда (ажыратқыш-сақтандырғыштар), vertigroup (PR-V WEBER) - заманауи талаптарды ескере отырып және жоғары сапалы оқшаулағыш және өткізгіш материалдарды пайдалана отырып әзірленген төмен кернеулі (690 в дейін) ажыратқыштарда орнатылады.

Қорғаныс функциясы бар ажыратқыштар кәдімгі ажыратқыштан, кабельдерден және сақтандырғыш ұстағыштардан тұратын құрылымды толығымен ауыстырады.

Ажыратқыштар келесі бөліктерден тұрады:

- кабельдік қысқыштармен жалғанған сақтандырғыштарға арналған серіппелі контактілі губкалармен жабдықталған ток өткізгіш шинаға тікелей Орнатылатын үш полюсті жолақ негізі. Қысқыштардың әртүрлі түрлерін қолдана отырып, жалаң кабельді немесе ұшы бар кабельді пайдалануға рұқсат етіледі;

- доға сөндіргіш камералармен жабдықталған қорғаныс корпусы;

-жүктемені бір фазалы ажыратуды жүзеге асыратын балқытылатын кірістірулерге арналған алынбалы блок-қақпақтар. Үш фазалы ажырату кезінде блок-қақпақтарды қосатын арнайы тұтқалы құрылым қолданылады.

Пайдалану шарттары:

Пайдалану температурасы -45 °С-тан +40 °С-қа дейін;

Климаттық орындалу түрі-МЕМСТ 15150-69 бойынша ДСБ;

Орнату биіктігі теңіз деңгейінен жоғары-1000 м аспайды;

Бөлме ішіндегі салыстырмалы ылғалдылық-20 °C температурада 90% дейін.

Құрылыс:

NCU-бұл монтаждау панелі орнатылған металл қабықтан тұратын стационарлық төмен вольтты жиынтық құрылғылар. Панельде құрылғылар бар. НКУ конструкциясы коммутациялық аппараттың қосулы күйінде тартпаның есігін бұғаттауды бұзбай ашу мүмкін болмайтындай етіп тартпаның есігімен коммутациялық аппаратты бұғаттауды қамтамасыз етеді. Коммутациялық аппаратты қосу және ажырату қабықтың бүйір қабырғасына орнатылған жетек тұтқасымен жүргізіледі.

ҰБК пайдалану "Тұтынушылардың электр қондырғыларын техникалық пайдалану қағидаларының"талаптарына сәйкес жүргізілуі тиіс. НКУ коммутациялық аппаратын қосу және ажырату жәшіктің есігі жабық болған кезде жүргізіледі. Қораптың қабығы МЕМСТ 12.2.007.0-75 талаптарына сәйкес жерге тұйықталуы тиіс.

Шнн шкафының дизайны:

ШНН шкафының дизайны-Профильді бұрыштардан және металл парақтан жасалған дәнекерленген металл жақтау.

Электр энергиясын есепке алу және көше жарығы мен жылыту бөлімдері аспалы есіктермен жабдықталған. Электр энергиясының жұбы бөлімнің есігінде бөлімнің есігін ашпай есептегіштердің көрсеткіштерін алуға мүмкіндік беретін тесіктер жасайды.

ШНН шкафының жоғарғы жағында ФАС жағынан иә, электр өлшеу құралдары орнатылған Визор орнатылған. Күнқағар ашық ток өткізгіш шиналарға тиіп кетуден қорғауды қамтамасыз етеді.

Корпустың барлық элементтері Тапсырыс берушінің түс схемасында ұнтақ бояумен боялған. Металл жабындар ГОСТ 9.301-86 талаптарына сәйкес келеді. Жақтаудың сыртқы және ішкі беттері ГОСТ 9.032-74, ГОСТ 15150-90 және ҚНжЕ 2.03.11-85 талаптарына сәйкес праймерленген және боялған.

Жедел қызмет шкафтың қасбетінен жүзеге асырылады. Шығатын желілердің аппараттарынан шығулар кабельмен орындалады.

ШНН құрылғысы және жұмыс принципі:

Алюминий шиналары бойынша күштік трансформатордан 0,4 кВ кернеу кіші станцияны төмен вольтты жағынан қосу және ажырату және трансформаторды қысқа тұйықталу мен шамадан тыс жүктемелерден қорғау үшін қызмет ететін кіріспе аппаратқа түседі. Кіріспе аппараттан кейін ток трансформаторларын орнату мүмкіндігі үшін Шина секіргіштері орнатылды. Содан кейін кернеу алдын ала дайындалған шиналарға беріледі. Құрама шиналардан кернеу шығатын желілердің аппараттарына, содан кейін тұтынушыға кабель арқылы түседі.

Өлшеу құралдарын, оның ішінде есептегіштерді олардың шкалалары еденнен 2100 мм аспайтын биіктікте болатындай етіп орнату ұсынылады.
