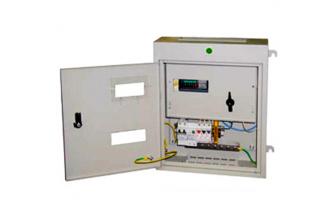

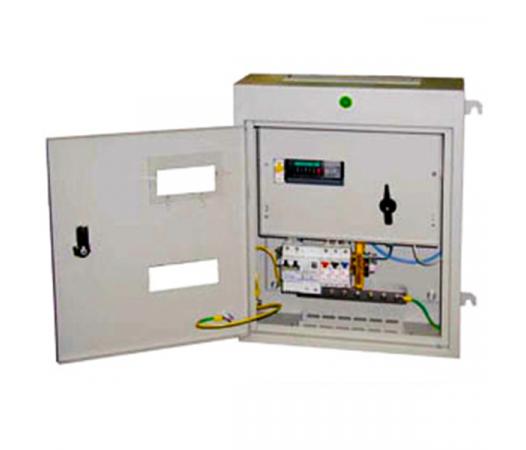

ЯВУ – Енгізу-есеп жәшіктері
Мақсаты:
ЯВУ жәшіктері 380/220 В кернеулі, 50 Гц жиіліктегі үшфазалы айнымалы ток электр энергиясын қабылдау, бөлу және есепке алу үшін, сондай-ақ жүктеме мен қысқа тұйықталу токтарынан желілерді қорғау үшін арналған. Жерге қосу жүйесі — TN-S, TN-C-S. Климаттық орындалуы — УХЛ4 (ГОСТ 15150-69 бойынша).
Құрылымы:
Қолдану салалары мен шарттары:
Шифр құрылымы:
| ЯВУ Х – ХХХ–ХХ УХЛ4 | |
| ЯВУ |
енгізу-есеп жәшігі |
| Х | Енгізу құрылғысы түрі: 4 – рубильник 5 – автомат |
| Х | номиналды ток: 1 – 100А 2 – 250А 4 – 400А 6 – 630А |
| ХХ | Ажыратқыш немесе сақтандырғыш номиналы 03 – 31.5А (32А) 04 – 40А 05 – 50А 06 – 63А 08 – 80А 10 – 100А 16 – 160А 20 – 200А 25 – 250А 32 – 320А, 315А 40 – 400А 50 – 500А 63 – 630А |
| ХХ | қорғаныс дәрежесі 14254-80: 31 – IP31 54 – IP54 |
| УХЛ4 | Климаттық орындалу ГОСТ 15150-69 |
Техникалық сипаттамалары (үзінді):
| Модель | Аппарат түрі | Ток номиналы, А | Номинальный ток тепловых расцепителей автоматов или предохранителей, А |
Номинальный ток тр.тока, А | Исполнение по способу установки | Максимальные габаритные размеры H×L×B, мм |
| ЯВУ 4-103-ХХ УХЛ4 | ВР32-31 В312 | ППН33-20 | 32 | 30/5 | Навесное | 800×600×200 |
| ЯВУ 4-104-ХХ УХЛ4 | 40 | 40/5 | ||||
| ЯВУ 4-105-ХХ УХЛ4 | 50 | 50/5 | ||||
| ЯВУ 4-106-ХХ УХЛ4 | 63 | 75/5 | ||||
| ЯВУ 4-108-ХХ УХЛ4 | 80 | 100/5 | ||||
| ЯВУ 4-110-ХХ УХЛ4 | 100 | |||||
| ЯВУ 4-203-ХХ УХЛ4 | ВР32-35 В312 | ППН35-20 | 32 | 30/5 | 1000×600×200 | |
| ЯВУ 4-204-ХХ УХЛ4 | 40 | 40/5 | ||||
| ЯВУ 4-205-ХХ УХЛ4 | 50 | 50/5 | ||||
| ЯВУ 4-206-ХХ УХЛ4 | 63 | 75/5 | ||||
| ЯВУ 4-208-ХХ УХЛ4 | 80 | 100/5 | ||||
| ЯВУ 4-210-ХХ УХЛ4 | 100 | |||||
| ЯВУ 4-216-ХХ УХЛ4 | 160 | 150/5 | ||||
| ЯВУ 4-220-ХХ УХЛ4 | 200 | 200/5 | ||||
| ЯВУ 4-225-ХХ УХЛ4 | 250 | |||||
| ЯВУ 4-432-ХХ УХЛ4 | ВР32-37 В312 | ППН37-20 | 315 | 300/5 | Навесное или напольное | 1200×600×250 |
| ЯВУ 4-440-ХХ УХЛ4 | 400 | 400/5 | ||||
| ЯВУ 4-650-ХХ УХЛ4 | ВР32-39 В312 | ППН39-20 | 500 | 500/5 | Напольное | 1400×700×350 |
| ЯВУ 4-663-ХХ УХЛ4 | 630 | 600/5 | ||||
| ЯВУ 5-103-ХХ УХЛ4 | ВА57-31 | — | 31.5 | 30/5 | Навесное | 700×600×160 |
| ЯВУ 5-104-ХХ УХЛ4 | 40 | 40/5 | ||||
| ЯВУ 5-105-ХХ УХЛ4 | 50 | 50/5 | ||||
| ЯВУ 5-106-ХХ УХЛ4 | 63 | 75/5 | ||||
| ЯВУ 5-108-ХХ УХЛ4 | 80 | 100/5 | ||||
| ЯВУ 5-110-ХХ УХЛ4 | 100 | |||||
| ЯВУ 5-216-ХХ УХЛ4 | ВА51-35 | 160 | 150/5 | 800×600×160 | ||
| ЯВУ 5-220-ХХ УХЛ4 | 200 | 200/5 | ||||
| ЯВУ 5-225-ХХ УХЛ4 | 250 | |||||
| ЯВУ 5-432-ХХ УХЛ4 | 320 | 300/5 | 1000×600×200 | |||
| ЯВУ 5-440-ХХ УХЛ4 | 400 | 400/5 | ||||
| ЯВУ 5-650-ХХ УХЛ4 | ВА51-39 | 500 | 500/5 | Напольное | 1200×600×200 | |
| ЯВУ 5-663-ХХ УХЛ4 | 630 | 600/5 | ||||
Допускается применение комплектующей аппаратуры общего назначения, условия ее применения должны указываться в технических условиях на конкретные типы КТП.
