АВР – автоматты резерв көзіне қосу шкафы (жәшігі)

АВР

Ящики (Шкафы) АВР предназначены для мгновенного восстановления электропитания потребителей путём автоматического подключения резервного источника питания при отключении основного источника.

Я(Ш)АВР – Автоматты резерв көзіне қосу шкафтары (жәшіктері)

Мақсаты:

Я(Ш)АВР шкафтары тұтынушыларды электрмен жабдықтауды жедел қалпына келтіру үшін негізгі қорек көзі өшірілген жағдайда резервтік қорек көзін автоматты түрде қосуға арналған.

АВР шкафтарының номиналды тогы – 5 А-ден 1000 А-ге дейін.
Корпусы ұнтақты бояумен қапталған болаттан жасалған.
Қызмет ету мерзімі – 20 жыл.
Кепілдік мерзімі – іске қосылған сәттен бастап 12 ай.

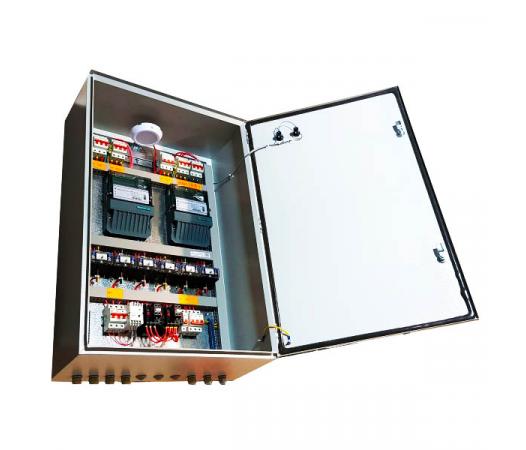

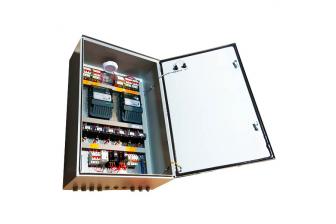

АВР шкафының құрылымы:

Құрылымдық жағынан бұл – ішінде аппаратура орнатылған металл шкаф.
Электрлік аппаратура монтаж панеліне орнатылады.
Алдыңғы есікте жарық сигнализациясы бар құрылғылар орналасқан.
Сымдарды енгізу және шығару шкафтың үстіңгі және астыңғы жағынан сальниктер арқылы жүзеге асырылады.

Техникалық сипаттамалар (мысал):

АВР шкафының артықшылықтары:

Негізгі желіде ақау болған жағдайда қорек автоматты түрде резервтік желіге ауысады.

Электр қуатының уақытша үзілуі тіпті қысқа мерзімге созылғанда да күрделі салдарға әкелуі мүмкін.

Компьютерлік және өндірістік құрылғылардың тоқтауы өнімділіктің төмендеуіне әкелуі мүмкін.

Мұндай жағдайларды болдырмау үшін АВР шкафы негізгі желідегі кернеу төмендеген сәтте автоматты түрде резерв көзіне ауыстырады.

Ауыстыру негізгі желі толығымен өшкенге дейін орындалады – бұл үздіксіз қоректендіруді қамтамасыз етеді.

Қолдану саласы:
АВР шкафтары — қосымша қорек көзін автоматты түрде қосу арқылы электрмен жабдықтауды қалпына келтіруге арналған. Негізгі көз қайта іске қосылған кезде, шкаф жүйені бастапқы (апатқа дейінгі) сұлбаға автоматты түрде қайтарады.

Құрылғының ерекшеліктері:

Қаптамасы – еденге немесе қабырғаға орнатылатын нұсқада;

Жоғарғы және төменгі бөліктерінде бекітуге арналған арнайы ілгектер бар;

Қорек және шығу желілерін қосу – сальниктер арқылы;

Есік – алдыңғы панель ретінде қарастырылады, онда жарықтық сигналдық және бақылау-өлшеу құрылғылары орналасқан;

Құны – қолжетімді.

Я(Ш)АВР шартты белгісінің құрылымы:

Құрылғының негізгі міндеттері:

• Негізгі және резервтік қорек көздеріндегі кернеуді бақылау;
• Әр фаза бойынша тізбектердің ретін бақылау және өзгерту;
• Қорек көздерін салыстыру арқылы кернеу параметрлерінің талапқа сай болуын бақылау және апатқа дейінгі электрмен жабдықтау сұлбасын қалпына келтіру;
• Ақаулар мен істен шығуларды визуалды бақылау.

Құрылғының түрлері:

АВР шкафтары мына белгілері бойынша жіктеледі:

Аппарат түрі бойынша:

• Коммутациялық (контактті);
• Бесконтактті (электронды, жиі қымбат және күрделі).

Жұмыс алгоритмі бойынша:

Басымдықты (приоритетная) – негізгі маңызды қорек көзі біреу болады;

Басымдықсыз (бесприоритетная) – тұрақты кернеу деңгейі бар кез келген желі негізгі немесе резерв көзі ретінде қолданылады.

Коммутациялық аппаратпен жабдықталған АВР шкафтары арзан әрі қарапайым, аз қызып, ресурсты азырақ талап етеді.

Назар аударыңыз!
АВР шкафын сатып алғыңыз келе ме?
KazElectroSnab компаниясы сапасы дәлелденген, сенімді жабдықты ұсынады.
Біздің мамандар барлық сұрақтарыңызға жауап беріп, қолжетімді бағамен заманауи құрылғыларды таңдауға көмектеседі.
Біздің өнімнің сапасына күмәнданбаңыз — біз сіздің бизнесіңіздің үздіксіз жұмыс істеуіне кепіл боламыз.

Қосымша ақпарат:
КТП құрамындағы негізгі және қосалқы тізбектердің оқшауламасы 50 Гц жиілікті айнымалы токпен 2 кВ сынақ кернеуін 1 минут ішінде тесусіз және ұшқынсыз көтеруі тиіс.
