Басқару және автоматика шкафтары

Автоматика шкафтары: мақсаты, түрлері және ерекшеліктері

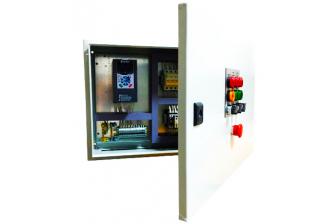

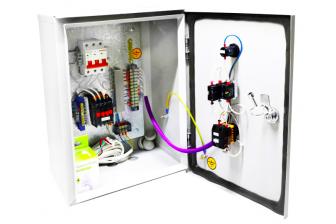

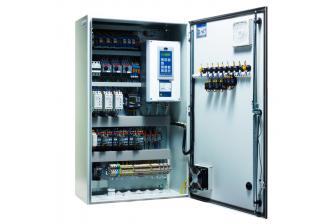

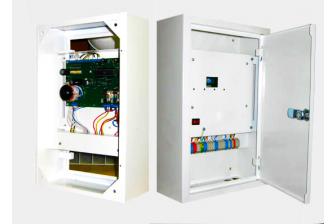

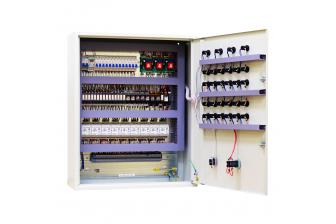

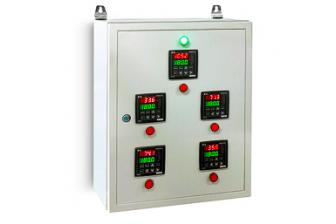

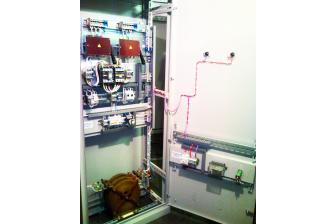

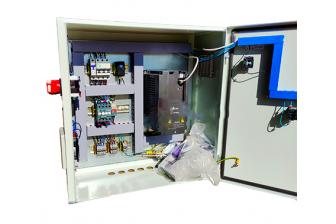

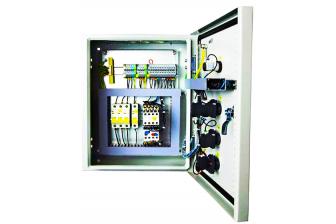

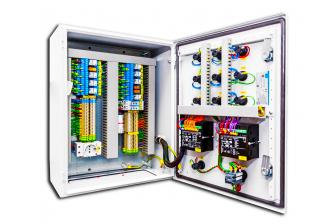

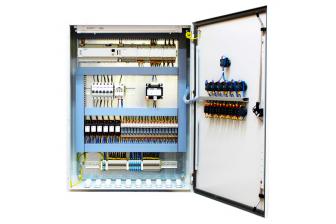

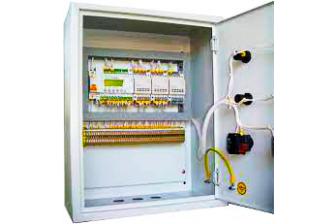

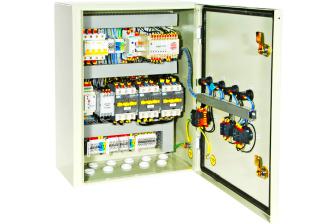

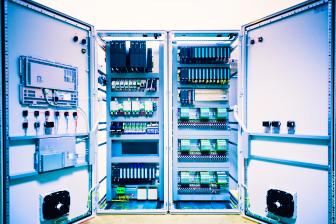

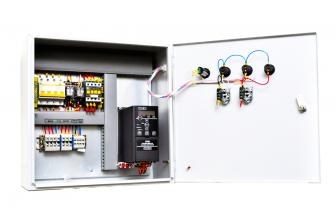

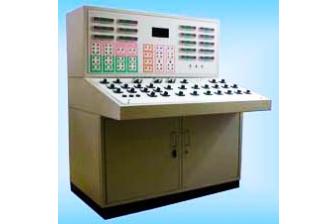

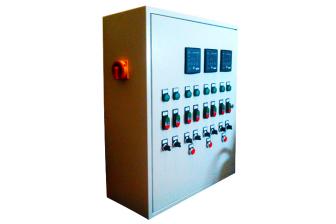

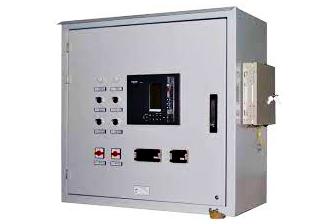

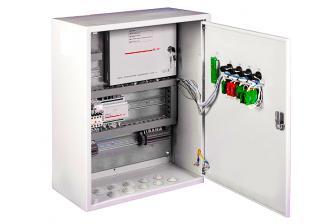

Автоматика шкафы (АШ)

Автоматика шкафтары – бұл технологиялық процестерді автоматтандыру құрылғыларын орнатуға арналған электрқалқан жабдықтарының бір түрі. Олар электр энергиясын қабылдау және тарату функцияларын атқаратын металлдан жасалған жеке тұрған шкафтар болып табылады.

Мақсаты:

• Өндірістік жабдықтарды алдын ала белгіленген режимдерге сәйкес диагностика және басқару процестерін автоматтандыру
• Қолмен, жартылай автоматты және толық автоматты режимде жұмыс істеу мүмкіндігін жүзеге асыру
• Қысқа тұйықталу, кернеу секіруі мен импульстік асқын кернеуден электр желілерін, жабдықтар мен құрылғыларды қорғау
• Өндірістегі температура, ылғалдылық және басқа да параметрлерді басқару
• Автоматика құрылғыларының ағымдағы және орнатылған мәндерін көрсету
• Авариялық сигнал беру, апатты тоқтату, телеметрияны жинау және сақтау

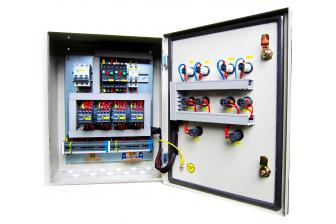

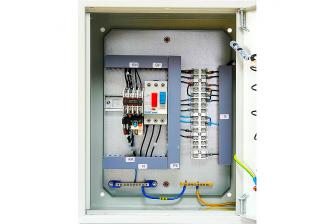

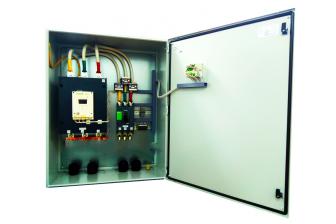

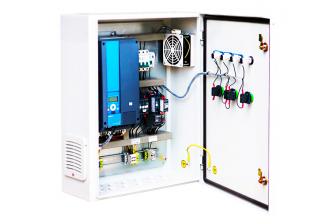

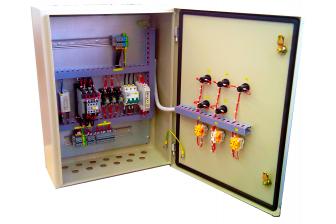

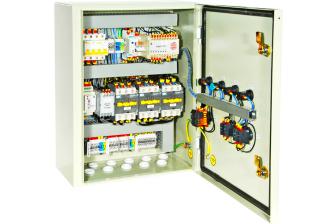

• АШ-ның функционалдық мүмкіндіктері оның техникалық сипаттамаларына байланысты. Стандартты түрде контроллерлер, UPS (үздіксіз қуат көзі), сүзгілер, релелер, пускательдер және автоматты ажыратқыштар орнатылады.

Қолдану салалары:

Мақсатына қарай автоматика шкафтары келесі жүйелерде қолданылады:

• Желдету жүйелерінде – үй-жайларда, дүкендерде, қоймаларда және өнеркәсіптік нысандарда қалалық және өндірістік желдету жүйелерін автоматты түрде қосу, өшіру және басқару
• Жылыту жүйесінде – қазандық жабдықтарының (қазандар, сорғылар және қорғаныс автоматикасы) қауіпсіз және сенімді жұмысын қамтамасыз ету
• Кондиционерлеу жүйелерінде – өнеркәсіптік және коммерциялық нысандарда ауа температурасын басқару

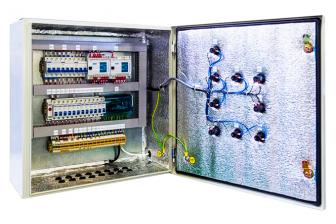

• Сонымен қатар, сорғы станциялары, жарықтандыру және басқа да инженерлік жүйелерде пайдаланылады

Ерекшеліктері:

• Орнату орнына қарай IP31–IP65 қорғаныс деңгейіне сәйкес корпустың қолданылуы
• Түсті және сандық сым белгілері – құрылғыларды қателіксіз қосуға арналған
• Жылдам ауыстыруға арналған ажыратқыш клеммалар

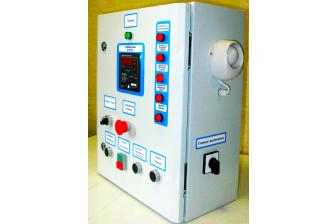

• Алдыңғы панельде жұмыс режимінің жарық индикаторлары
• Электр жабдығына рұқсатсыз кіруден қорғау үшін құлыппен жабдықталған
• TN-C, TN-C-S, TN-S жерге тұйықтау жүйелерімен сәйкестік
• Қосымша опциялар: ішкі жарық, есік ұстағыштары, шеткі қосқыштар, желдеткіш торлар, пайдаланылмаған кіріс/шығыс үшін тығындар
• Корпус түсі RAL шкаласы бойынша боялады – әдетте RAL7035 (ашық сұр)

Таңдау кезінде ескеріледі:

• Шкафтың өлшемі
• Орнатылатын модульдік құрылғылар саны
• Мақсаты мен функционалдық қажеттіліктері

Тапсырыс берушіге дайын шешімдер мен қажетті контроллерлер, UPS, релелер және басқа жабдықтар негізінде шкаф жинау үшін арнайы сауалнаманы толтыру қажет.
