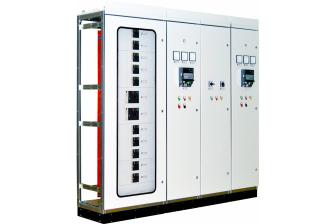

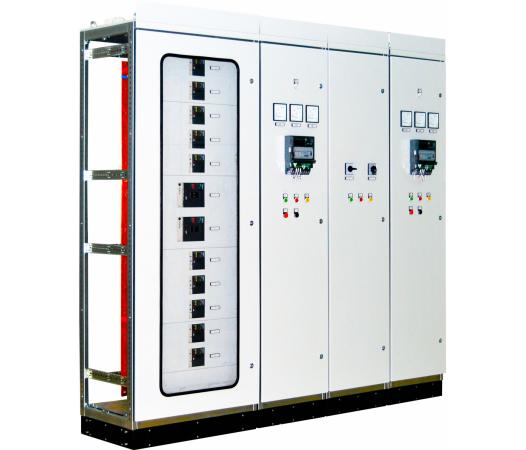

Мақсаты:
ЩСН 0,4 кВ айнымалы кернеумен жұмыс істейтін жарықтандыру, жылыту, автоматтар жетегі, сорғылар және басқа да энергия тұтынушыларын қоректендіруге арналған.
Ол электр энергиясын қабылдауды және таратуды, сондай-ақ автоматты қоректендіруді ауыстыруды (АВР) қамтамасыз етеді.
Қолдану саласы:
- Электр қосалқы станциялары (35–750 кВ)
- Электр станциялары
- Өнеркәсіптік кәсіпорындар және басқа нысандар
Конструкциясының ерекшеліктері:
- Құрылымы: ыдырағыш металлдан немесе дәнекерленген болаттан жасалған
- Сейсмотұрақты нұсқасы: MSK-64 шкаласы бойынша 9 баллға дейін
- Автоматтар: шығарылатын, тығынды немесе стационарлы, отандық және шетелдік өндіріс
- Қосылу: бір немесе екі трансформаторға, 63–2500 кВА
- Орналасу: бір немесе екі қатарлы, қажет болса – шиналық көпірмен
- Кабель арналары арқылы салынған қосалқы тізбектер
- Обслуживание: біржақты немесе екіжақты
Құрамына кіреді:
- Енгізу шкафтары
- Секциялық шкафтар
- Шығыс желі шкафтары
- Басқару және автоматика шкафтары
Функциялары:
- Айнымалы токты қабылдау
- Электр энергиясын тұтынушылар арасында тарату
- Қысқа тұйықталу мен шамадан тыс жүктемеден автоматты қорғау
- АВР іске қосу
Көмекші құрылғылар және тізбектер:
- Оперативті қорек көзінен жұмыс істейді
Қорек көзі:
- 220 В тұрақты ток (ЩПТ)
- 220 В 50 Гц айнымалы ток (ішкі немесе сыртқы UPS)
Қолданылатын құрылғылар:
- Басқару тізбегі автоматтары
- Кернеу релелері
- Уақыт релелері
- Аралық релелер
- Тоқ трансформаторлары
Алдыңғы панельдегі бақылау құралдары:
- Амперметрлер
- Вольтметрлер
- Ауыстырғыштар
- Индикация шамдары
- Басқару батырмалары
Басқару режимдері:
- Автоматты (АВР логикасы арқылы)
- Қолмен (жергілікті басқару элементтері)
- Қашықтан (АСУ ТП арқылы)
Негізгі артықшылықтары:
- Зауыттық дайындық деңгейі жоғары
- Тапсырыс беруші талаптарына сай жинақтау
- Орнатуға және пайдалануға ыңғайлы
- Жоғарғы немесе төменгі жақтан қосуға болады
Пайдалану шарттары:
- Климаттық орындалуы: У3 (ГОСТ 1515-69)
- Температура: +5°С-тан +40°С-қа дейін
- Орта: жарылысқа қауіпті емес, токөткізгіш шаң мен агрессивті газсыз
- Орта әсері: ГОСТ 17516.1-90 бойынша М2
- Салыстырмалы ылғалдылық: 20°С-та 80%-ға дейін
- Биіктігі: 2000 м дейін
- Қорғау дәрежесі: IP31 (ГОСТ 14254-96)
- Сейсмотұрақтылық: 6 балл (тапсырыс бойынша 9 баллға дейін)
Техникалық сипаттамалар:
|
Параметр
|
Мән
|
|
Номиналды кернеу
|
~380В, 220В
|
|
Шинаның номиналды тогы
|
1600 А дейін
|
|
Шинаның термиялық төзімділігі (1 сек)
|
40 кА дейін
|
|
Электродинамикалық төзімділік
|
120 кА дейін
|
|
Оперативті ток кернеулері
|
=220 В, ~220 В, =24 В
|
|
Габариттер (мм)
|
2200×600(800)×600(800)
|
|
Жерге тұйықтау жүйесі
|
TN-C, TN-S, TN-C-S, TT, IT
|
|
Қорғау дәрежесі
|
IP54 дейін
|
|
Секциялық орындау
|
ГОСТ 51321.1 бойынша 4b дейін
|
|
Климаттық орындау
|
УХЛ 4 (ГОСТ 15150-69)
|
Мысал атауы:
КТП-400/10/0,4-82-ХЛ1
(400 кВА, 10 кВ, НН – 0,4 кВ, 1982 жылғы үлгі, ХЛ климаттық орындау, 1-категория)
