Тарату пункті ПР выберите мощность

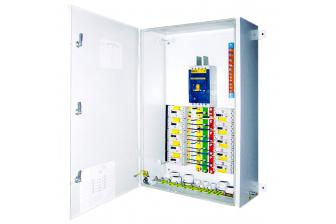

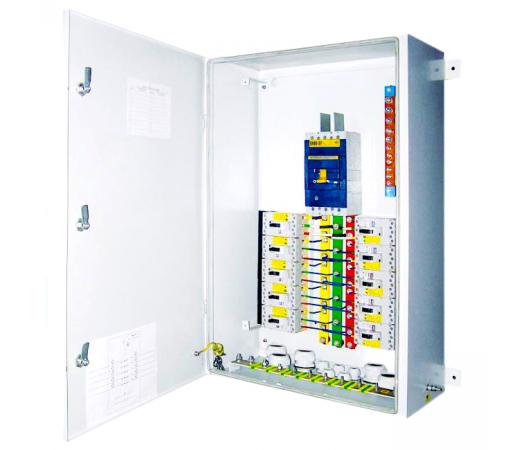

ПР сериялы тарату пункттері (шкафтары) 380/220В кернеуіндегі 50Гц жиіліктегі үш фазалы айнымалы ток желілерінде шамадан тыс жүктемелер мен қысқа тұйықталу токтарынан қорғаныс, электр тізбектерін сирек (сағатына 6 реттен аспайтын) қосу/ажырату үшін, сондай-ақ жарықтандыру желілерін қорғау және электр энергиясын таратуға арналған.
ПР тарату пункттері айнымалы токтың 660 В дейінгі кернеулі күштік және жарықтандыру тізбектерінде электр энергиясын қабылдау және тарату, шыққан желілерді шамадан тыс жүктемелер мен қысқа тұйықталу токтарынан қорғау, сондай-ақ электр тізбектерін сирек қосу/ажырату (сағатына 6 ретке дейін) үшін қолданылады.
Техникалық сипаттамалары:
| Орындау түрі | Биіктігі, мм | Ені, мм | Тереңдігі, мм |
|---|---|---|---|
| Жасырын | 700, 900, 1100, 1300 | 680 | 240 |
| Ілінетін | 600, 800, 1000, 1200 | 580 | 240 |
| Еденге қойылатын | 1200, 1500, 1700 | 850 | 340 |
Қолдану аясы:
ПР шкафтары тұрғын, өнеркәсіптік, тұрмыстық және қоғамдық нысандарда, бір жақты қызмет көрсетуге рұқсат етілген жағдайда қолданылады.
Пайдалану шарттары:
• Ауа температурасы: -5°C-тан +40°C-қа дейін;
• Биіктігі: теңіз деңгейінен 2000 м-ден аспауы тиіс;
• Қоршаған орта: жарылысқа қауіпті емес, агрессивті газдар мен булар, ток өткізгіш шаңдар болмауы тиіс;
• Қысқа тұйықталу соққы тогы: 10 кА дейін.
Белгілеу құрылымы:
| ПР-ХХ-ХХХХ-ХХ У3 | Тарату пункті | |
| ПР-11-ХХХХ-ХХ У3 | Серия нөмірі | |
| ПР-11-ХХХХ-ХХ У3 | Орындау түрі: 1-жасырын; 2- ілінетін; 3-еденге қойылатын |
|
| ПР-11-ХХХХ-ХХ У3 | Схема нөмірі | |
| ПР-11-ХХХХ-ХХ У3 |
|
|
| ПР-11-ХХХХ-ХХ У3 | У3 – Климаттық орындау |
Пункты распределительные серии ПР 8501:
|
Тип щита |
Iном Шкафа,А* |
Наличие вводного автомата |
Количество автоматических выключателей распределения, номинальный ток, А |
(В×Ш×Г),мм** |
||
|
Однополюсные |
Трехполюсные |
|||||
|
От 10 до 63 |
От 10 до 100 |
От 160 до 250 |
||||
|
ПР 8501-Х001-Х УХЛ3 |
160 |
— |
3 |
|
— |
700х600х200 |
|
ПР 8501-Х002-Х УХЛ3 |
6 |
|
||||
|
ПР 8501-Х003-Х УХЛ3 |
3 |
1 |
||||
|
ПР 8501-Х004-Х УХЛ3 |
|
2 |
||||
|
ПР 8501-Х005-Х УХЛ3 |
12 |
|
800х800х200 |
|||
|
ПР 8501-Х006-Х УХЛ3 |
6 |
2 |
||||
|
ПР 8501-Х007-Х УХЛ3 |
|
4 |
||||
|
ПР 8501-Х008-Х УХЛ3 |
18 |
|
||||
|
ПР 8501-Х009-Х УХЛ3 |
12 |
2 |
||||
|
ПР 8501-Х010-Х УХЛ3 |
6 |
4 |
||||
|
ПР 8501-Х011-Х УХЛ3 |
|
6 |
||||
|
ПР 8501-Х012-Х УХЛ3 |
250 |
— |
12 |
|
||
|
ПР 8501-Х013-Х УХЛ3 |
6 |
2 |
||||
|
ПР 8501-Х014-Х УХЛ3 |
|
4 |
||||
|
ПР 8501-Х015-Х УХЛ3 |
18 |
|
||||
|
ПР 8501-Х016-Х УХЛ3 |
12 |
2 |
||||
|
ПР 8501-Х017-Х УХЛ3 |
6 |
4 |
||||
|
ПР 8501-Х018-Х УХЛ3 |
|
6 |
||||
|
ПР 8501-Х019-Х УХЛ3 |
24 |
|
||||
|
ПР 8501-Х020-Х УХЛ3 |
18 |
2 |
900х800х200 |
|||
|
ПР 8501-Х021-Х УХЛ3 |
12 |
4 |
||||
|
ПР 8501-Х022-Х УХЛ3 |
6 |
6 |
||||
|
ПР 8501-Х023-Х УХЛ3 |
|
8 |
||||
|
ПР 8501-Х024-Х УХЛ3 |
30 |
|
||||
|
ПР 8501-Х025-Х УХЛ3 |
24 |
2 |
||||
|
ПР 8501-Х026-Х УХЛ3 |
18 |
4 |
||||
|
ПР 8501-Х027-Х УХЛ3 |
12 |
6 |
||||
|
ПР 8501-Х028-Х УХЛ3 |
6 |
8 |
||||
|
ПР 8501-Х029-Х УХЛ3 |
|
10 |
||||
|
ПР 8501-Х030-Х УХЛ3 |
400 |
— |
18 |
|
800х800х200 |
|
|
ПР 8501-Х031-Х УХЛ3 |
12 |
2 |
||||
|
ПР 8501-Х032-Х УХЛ3 |
6 |
4 |
||||
|
ПР 8501-Х033-Х УХЛ3 |
|
6 |
||||
|
ПР 8501-Х034-Х УХЛ3 |
24 |
|
900х800х200 |
|||
|
ПР 8501-Х035-Х УХЛ3 |
18 |
2 |
||||
|
ПР 8501-Х036-Х УХЛ3 |
12 |
|
||||
|
ПР 8501-Х037-Х УХЛ3 |
6 |
6 |
||||
|
ПР 8501-Х038-Х УХЛ3 |
|
8 |
||||
|
ПР 8501-Х039-Х УХЛ3 |
30 |
|
||||
|
ПР 8501-Х040-Х УХЛ3 |
24 |
2 |
||||
|
ПР 8501-Х041-Х УХЛ3 |
400 |
— |
18 |
4 |
— |
900х800х200 |
|
ПР 8501-Х042-Х УХЛ3 |
12 |
6 |
||||
|
ПР 8501-Х043-Х УХЛ3 |
6 |
8 |
||||
|
ПР 8501-Х044-Х УХЛ3 |
|
10 |
||||
|
ПР 8501-Х045-Х УХЛ3 |
160 |
+ |
3 |
|
700х600х200 |
|
|
ПР 8501-Х046-Х УХЛ3 |
6 |
|
||||
|
ПР 8501-Х047-Х УХЛ3 |
3 |
1 |
||||
|
ПР 8501-Х048-Х УХЛ3 |
|
2 |
||||
|
ПР 8501-Х049-Х УХЛ3 |
12 |
|
800х800х200 |
|||
|
ПР 8501-Х050-Х УХЛ3 |
6 |
2 |
||||
|
ПР 8501-Х051-Х УХЛ3 |
|
4 |
||||
|
ПР 8501-Х052-Х УХЛ3 |
18 |
|
||||
|
ПР 8501-Х053-Х УХЛ3 |
12 |
2 |
||||
|
ПР 8501-Х054-Х УХЛ3 |
6 |
4 |
||||
|
ПР 8501-Х055-Х УХЛ3 |
|
6 |
||||
|
ПР 8501-Х056-Х УХЛ3 |
250 |
+ |
12 |
|
||
|
ПР 8501-Х057-Х УХЛ3 |
6 |
2 |
||||
|
ПР 8501-Х058-Х УХЛ3 |
|
4 |
||||
|
ПР 8501-Х059-Х УХЛ3 |
18 |
|
||||
|
ПР 8501-Х060-Х УХЛ3 |
12 |
2 |
||||
|
ПР 8501-Х061-Х УХЛ3 |
6 |
4 |
||||
|
ПР 8501-Х062-Х УХЛ3 |
|
6 |
||||
|
ПР 8501-Х063-Х УХЛ3 |
24 |
|
900х800х200 |
|||
|
ПР 8501-Х064-Х УХЛ3 |
18 |
2 |
||||
|
ПР 8501-Х065-Х УХЛ3 |
12 |
4 |
||||
|
ПР 8501-Х066-Х УХЛ3 |
6 |
6 |
||||
|
ПР 8501-Х067-Х УХЛ3 |
|
8 |
||||
|
ПР 8501-Х068-Х УХЛ3 |
30 |
|
||||
|
ПР 8501-Х069-Х УХЛ3 |
24 |
2 |
||||
|
ПР 8501-Х070-Х УХЛ3 |
18 |
4 |
||||
|
ПР 8501-Х071-Х УХЛ3 |
12 |
6 |
||||
|
ПР 8501-Х072-Х УХЛ3 |
6 |
8 |
||||
|
ПР 8501-Х073-Х УХЛ3 |
|
10 |
||||
|
ПР 8501-Х074-Х УХЛ3 |
400 |
+ |
|
4 |
1000х800х200 |
|
|
ПР 8501-Х075-Х УХЛ3 |
18 |
|
||||
|
ПР 8501-Х076-Х УХЛ3 |
12 |
2 |
||||
|
ПР 8501-Х077-Х УХЛ3 |
6 |
4 |
||||
|
ПР 8501-Х078-Х УХЛ3 |
|
6 |
||||
|
ПР 8501-Х079-Х УХЛ3 |
24 |
|
||||
|
ПР 8501-Х080-Х УХЛ3 |
18 |
2 |
||||
|
ПР 8501-Х081-Х УХЛ3 |
400 |
+ |
2 |
4 |
|
1000х800х200 |
|
ПР 8501-Х082-Х УХЛ3 |
6 |
6 |
|
|||
|
ПР 8501-Х083-Х УХЛ3 |
|
8 |
|
|||
|
ПР 8501-Х084-Х УХЛ3 |
30 |
|
|
|||
|
ПР 8501-Х085-Х УХЛ3 |
24 |
2 |
|
|||
|
ПР 8501-Х086-Х УХЛ3 |
18 |
4 |
|
|||
|
ПР 8501-Х087-Х УХЛ3 |
12 |
6 |
|
|||
|
ПР 8501-Х088-Х УХЛ3 |
6 |
8 |
|
|||
|
ПР 8501-Х089-Х УХЛ3 |
|
10 |
|
|||
|
ПР 8501-Х090-Х УХЛ3 |
630 |
+ |
|
6 |
|
900х800х200 |
|
ПР 8501-Х091-Х УХЛ3 |
|
8 |
|
1000х800х200 |
||
|
ПР 8501-Х092-Х УХЛ3 |
|
10 |
|
1200х800х200 |
||
|
ПР 8501-Х093-Х УХЛ3 |
|
12 |
|
1400х800х200 |
||
|
ПР 8501-Х094-Х УХЛ3 |
|
|
4 |
900х800х200 |
||
|
ПР 8501-Х095-Х УХЛ3 |
|
2 |
2 |
800х800х200 |
||
|
ПР 8501-Х096-Х УХЛ3 |
|
4 |
2 |
900х800х200 |
||
|
ПР 8501-Х097-Х УХЛ3 |
|
6 |
2 |
1000х800х200 |
||
|
ПР 8501-Х098-Х УХЛ3 |
|
8 |
2 |
1200х800х200 |
||
|
ПР 8501-Х099-Х УХЛ3 |
400 |
+ |
|
4 |
|
1000х800х200 |
|
ПР 8501-Х100-Х УХЛ3 |
18 |
|
|
|||
|
ПР 8501-Х101-Х УХЛ3 |
12 |
2 |
|
|||
|
ПР 8501-Х102-Х УХЛ3 |
6 |
4 |
|
|||
|
ПР 8501-Х103-Х УХЛ3 |
|
6 |
|
|||
|
ПР 8501-Х104-Х УХЛ3 |
24 |
|
|
|||
|
ПР 8501-Х105-Х УХЛ3 |
18 |
2 |
|
|||
|
ПР 8501-Х106-Х УХЛ3 |
12 |
4 |
|
|||
|
ПР 8501-Х107-Х УХЛ3 |
6 |
6 |
|
|||
|
ПР 8501-Х108-Х УХЛ3 |
|
8 |
|
|||
|
ПР 8501-Х109-Х УХЛ3 |
30 |
|
|
|||
|
ПР 8501-Х110-Х УХЛ3 |
24 |
2 |
|
|||
|
ПР 8501-Х111-Х УХЛ3 |
18 |
4 |
|
|||
|
ПР 8501-Х112-Х УХЛ3 |
12 |
6 |
|
|||
|
ПР 8501-Х113-Х УХЛ3 |
6 |
8 |
|
|||
|
ПР 8501-Х114-Х УХЛ3 |
|
10 |
|
|||
|
ПР 8501-Х115-Х УХЛ3 |
630 |
+ |
|
6 |
|
900х800х200 |
|
ПР 8501-Х116-Х УХЛ3 |
|
8 |
|
1000х800х200 |
||
|
ПР 8501-Х117-Х УХЛ3 |
|
10 |
|
1200х800х200 |
||
|
ПР 8501-Х118-Х УХЛ3 |
|
12 |
|
1400х800х200 |
||
|
ПР 8501-Х119-Х УХЛ3 |
|
|
4 |
900х800х200 |
||
|
ПР 8501-Х120-Х УХЛ3 |
|
2 |
2 |
800х800х200 |
||
|
ПР 8501-Х121-Х УХЛ3 |
630 |
+ |
|
4 |
2 |
900х800х200 |
|
ПР 8501-Х122-Х УХЛ3 |
|
6 |
2 |
1000х800х200 |
||
|
ПР 8501-Х123-Х УХЛ3 |
|
8 |
2 |
1200х800х200 |
||
|
ПР 8501-Х124-Х УХЛ3 |
400 |
+ |
|
4 |
|
900х800х200 |
|
ПР 8501-Х125-Х УХЛ3 |
18 |
|
|
1000х800х200 |
||
|
ПР 8501-Х126-Х УХЛ3 |
12 |
2 |
|
|||
|
ПР 8501-Х127-Х УХЛ3 |
6 |
4 |
|
|||
|
ПР 8501-Х128-Х УХЛ3 |
|
6 |
|
|||
|
ПР 8501-Х129-Х УХЛ3 |
24 |
|
|
|||
|
ПР 8501-Х130-Х УХЛ3 |
18 |
2 |
|
|||
|
ПР 8501-Х131-Х УХЛ3 |
12 |
4 |
|
|||
|
ПР 8501-Х132-Х УХЛ3 |
6 |
6 |
|
|||
|
ПР 8501-Х133-Х УХЛ3 |
|
8 |
|
|||
|
ПР 8501-Х134-Х УХЛ3 |
30 |
|
|
|||
|
ПР 8501-Х135-Х УХЛ3 |
24 |
2 |
|
|||
|
ПР 8501-Х136-Х УХЛ3 |
18 |
4 |
|
|||
|
ПР 8501-Х137-Х УХЛ3 |
12 |
6 |
|
|||
|
ПР 8501-Х138-Х УХЛ3 |
6 |
8 |
|
|||
|
ПР 8501-Х139-Х УХЛ3 |
|
10 |
|
|||
|
ПР 8501-Х140-Х УХЛ3 |
630 |
+ |
|
6 |
|
900х800х200 |
|
ПР 8501-Х141-Х УХЛ3 |
|
8 |
|
1000х800х200 |
||
|
ПР 8501-Х142-Х УХЛ3 |
|
10 |
|
1200х800х200 |
||
|
ПР 8501-Х143-Х УХЛ3 |
|
12 |
|
1400х700х200 |
||
|
ПР 8501-Х144-Х УХЛ3 |
|
|
4 |
900х800х200 |
||
|
ПР 8501-Х145-Х УХЛ3 |
|
2 |
2 |
800х800х200 |
||
|
ПР 8501-Х146-Х УХЛ3 |
|
4 |
2 |
900х800х200 |
||
|
ПР 8501-Х147-Х УХЛ3 |
|
6 |
2 |
1000х800х200 |
||
|
ПР 8501-Х148-Х УХЛ3 |
|
8 |
2 |
1200х800х200 |
||
|
Х – шартты белгі құрылымын қараңыз |
||||||
|
* - көрсетілген мән ПР 8000 маркалы енгізу автоматында орнатуға болатын ажыратқыштың ең жоғарғы тогы. |
||||||
|
** - навесной және еденге орнатылатын қалқан түрлері үшін көрсетілген максималды габариттік өлшемдер; |
||||||
|
- утопленный (қабырғаға кіріктірілген) қалқандар үшін — көрсетілген ойықтың максималды өлшемдері (тапсырыс беру кезінде нақтылау ұсынылады); |
||||||
|
- шкафтарда әртүрлі жерге тұйықтау жүйелерін қолдануға және автоматтардың әртүрлі маркаларын орнатуға байланысты габариттер кішірейтілуі мүмкін. |
||||||
Сол сияқты, екі трансформаторлы КТП, қуаты 1600 кВ·А, кернеу класы 6 кВ (трансформатор жоғары кернеулі ораманың номиналды кернеуімен ғана ерекшеленеді), төмен кернеу жағындағы номиналды кернеуі 0,69 кВ, жасалған жылы – 1983, климаттық орындауы – У, орнату санаты – 3: КТП-1600/10/0,69-83-УЗ.
