КТҚ шкафтары

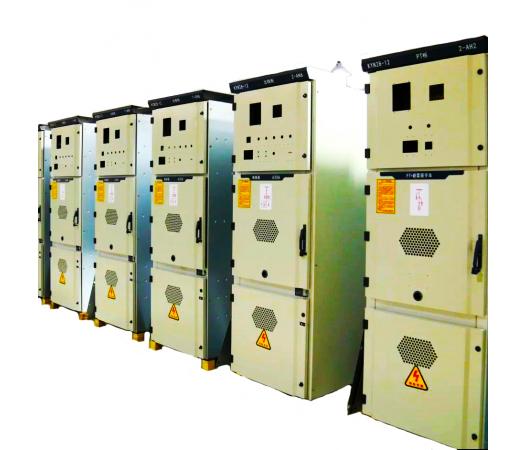

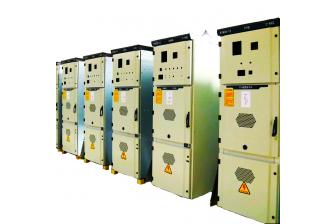

КТҚ (КРУ) қалқандары

КРУ қалқандары — электр станцияларында, қалалық қосалқы станцияларда, мұнай саласындағы нысандарды (мұнай құбырлары, бұрғылау қондырғылары) қоректендіру үшін қолданылады.

Жинақты тарату құрылғысы (КРУ) дегеніміз не?

КТҚ (КРУ) — бұл зауыттық жағдайда құрастырылған, жоғары дайындық деңгейіндегі типтік бірліктерден (ұяшықтардан) тұратын тарату құрылғысы.

Онда:

Ажырату аппаратурасы

Жиналмалы және қосу шиналары

Қосалқы құрылғылар (РҚА, өлшеу және есептеу құралдары) қамтылған.

Конструкция ерекшеліктері:

35 кВ дейінгі кернеуде ұяшықтар шкаф түрінде орындалады және бүйір қабырғаларымен жалғанады

1 кВ дейінгі элементтер — қатты оқшауламада

1–35 кВ элементтер — ауа оқшауламасында

35 кВ жоғары — элементтер элегазбен толтырылған герметикалық камераларға орналастырылады

КРУЭ (элегазды КТҚ)

Элегазбен оқшауланған ұяшықтар түтін құбырлары жүйесіне ұқсас күрделі құрылымға ие.
Олар КРУЭ деп қысқартылып белгіленеді.

Қолдану саласы:

Ішкі және сыртқы орнату (сыртқы жағдайда — КРУН деп аталады)

Электр станцияларында, қалалық қосалқы станцияларда

Мұнай-газ саласында, кеме энергия схемаларында

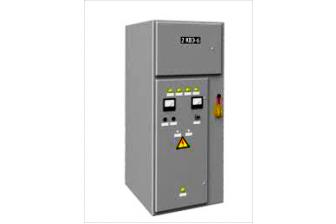

КСО камералары (жинақталған, біржақты қызмет көрсету)

КСО – қабырғаға немесе бір-біріне арқасымен орнатылады, бұл қалалық тығыз құрылыста орынды үнемдеуге мүмкіндік береді.
